国家标准（推荐）

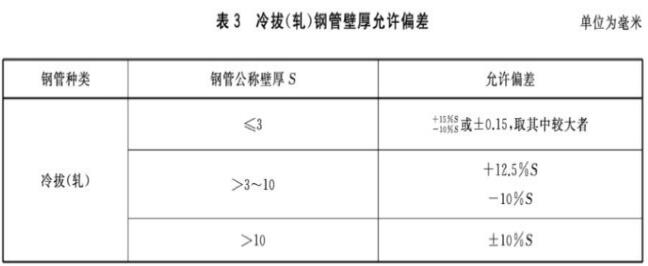

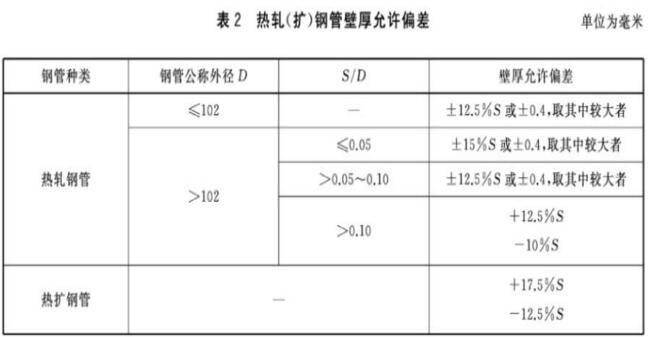

前言中华人民共和国国家标准 本标准按照GB/T 1.1-2009给出的规则起草。输送流体用无缝钢管 Seamless steel pipes liquid service GB/T 8163-2018 发布部门：国家市场监督管理总局 中国国家标准化管理委员会 发布日期：2018年05月14日 实施日期：2019年02月01日 本标准代替GB/T 8163-2008《输送流体用无缝钢管》，与GB/T 8163-2008相比，主要技术变化如下： ——修改了冷拔（轧）无缝钢管外径和壁厚允许偏差（见4.2.1和4.2.3，2008年版的4.2.1和4.2.3）； ——修改了热扩钢管壁厚允许偏差（见4.2.2，2008年版的4.2.2）； ——修改了钢管通常长度范围和定尺长度偏差要求（见4.3.1和4.3.3.2，2008年版的4.3.1和4.3.3.2）； ——删除了Q295牌号及相关技术要求（见2008年版的5.1.1）； ——增加了低合金高强度结构钢各牌号的化学成分及碳当量表（见5.1.3）； ——增加了10、20钢的化学成分表（见5.1.2）； ——删除了热挤压钢管制造方法（见2008年版的5.2.3）； ——删除了各牌号钢管屈服强度按钢管的壁厚进行分级的规定（见2008年版的5.4.1）； ——增加了Q390牌号压扁试验要求（见5.5.1）； ——删除了可用超声检测代替液压试验的规定（见2008年版的5.5.4）； ——增加了钢管可进行超声无损检测协商条款； ——增加了镀锌层及相关技术要求（见5.9和附录A）。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会(SAC/TC 183)归口。 本标准起草单位：鞍钢股份有限公司、衡阳华菱钢管有限公司、钢研纳克检测技术股份有限公司、浙江金洲管道科技股份有限公司、浙江伦宝金属管业有限公司、浙江格洛斯无缝钢管有限公司、冶金工业信息标准研究院。 本标准主要起草人：李应雄、朴志民、赵斌、宋志敏、杨伟芳、郑忠财、刘园园、董莉、翟利平、常宏伟、肖松良、李奇。 本标准所代替标准的历次版本发布情况为： ——GB/T 8163-1987、GB/T 8163-1999、GB/T 8163-2008。 1 范围本标准规定了输送流体用无缝钢管的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于输送普通流体用无缝钢管。 2 规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 222 钢的成品化学成分允许偏差 GB/T 223.5 钢铁 酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法 GB/T 223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法 GB/T 223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T 223.14 钢铁及合金化学分析方法 钽试剂萃取光度法测定钒含量 GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.23 钢铁及合金 镍含量的测定 丁二酮肟分光光度法 GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法 GB/T 223.37 钢铁及合金化学分析方法 蒸馏分离-靛酚蓝光度法测定氮量 GB/T 223.40 钢铁及合金 铌含量的测定 氯磺酚S分光光度法 GB/T 223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.81 钢铁及合金 总铝和总硼含量的测定 微波消解-电感耦合等离子体质谱法 GB/T 223.84 钢铁及合金 钛含量的测定 二安替比林甲烷分光光度法 GB/T 223.86 钢铁及合金 总碳含量的测定 感应炉燃烧后红外吸收法 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 241 金属管 液压试验方法 GB/T 242 金属管 扩口试验方法 GB/T 244 金属管 弯曲试验方法 GB/T 246 金属材料 管 压扁试验方法 GB/T 2102 钢管的验收、包装、标志和质量证明书 GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法（常规法） GB/T 5777-2008 无缝钢管超声波探伤检验方法 GB/T 7735-2016 无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T 12606-2016 无缝和焊接（埋弧焊除外）铁磁性钢管纵向和/或横向缺欠的全圆周自动漏磁检测 GB/T 17395 无缝钢管尺寸、外形、重量及允许偏差 GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） GB/T 20124 钢铁 氮含量的测定 惰性气体熔融热导法（常规方法） GB/T 20125 低合金钢 多元素的测定 电感耦合等离子体发射光谱法 YB/T 4149 连铸圆管坯 YB/T 5222 优质碳素结构钢热轧和锻制圆管坯 ISO 10893-1 钢管无损检测 第1部分：用于确认无缝和焊接钢管（埋弧焊除外）水压密实性的自动电磁检测方法[Non-destructive testing of steel tubes Part 1:Automated electromagnetic testing of seamless and welded (except submerged arc-welded) steel tubes for the verification of hydraulic leak-tightness] 3 订货内容按本标准订购钢管的合同或订单应包括下列内容：a)标准编号； b)产品名称； c)钢的牌号，有质量等级的应包括质量等级； d)尺寸规格； e)订购的数量（总重量或总长度）； f)交货状态； g)特殊要求。 4 尺寸、外形和重量4.1 外径和壁厚4.2 外径和壁厚的允许偏差 4.3 长度 4.4 弯曲度 4.5 不圆度和壁厚不均 4.6 端头外形 4.7 重量 4.1 外径和壁厚钢管的公称外径D和公称壁厚S应符合GB/T 17395的规定。根据需方要求，经供需双方协商，可供应其他外径和壁厚的钢管。4.2 外径和壁厚的允许偏差4.2.1 钢管的外径允许偏差应符合表1的规定。

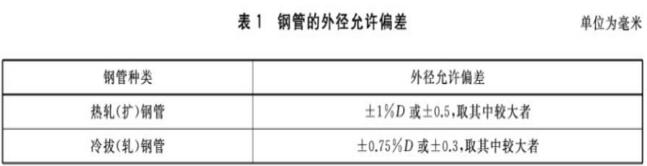

4.3 长度4.3.1 通常长度钢管的通常长度为3000mm～12000mm。根据需方要求，经供需双方协商，可供应通常长度以外的钢管。 4.3.2 范围长度 根据需方要求，经供需双方协商，并在合同中注明，钢管可按范围长度交货。 4.3.3 定尺和倍尺长度 4.3.3.1 根据需方要求，经供需双方协商，并在合同中注明，钢管可按定尺长度或倍尺长度交货。 4.3.3.2 钢管以定尺或倍尺长度交货时，其长度允许偏差应符合下列规定： a)定尺长度不大于6000mm时，其允许偏差为
b)定尺长度大于6000mm时，其允许偏差为

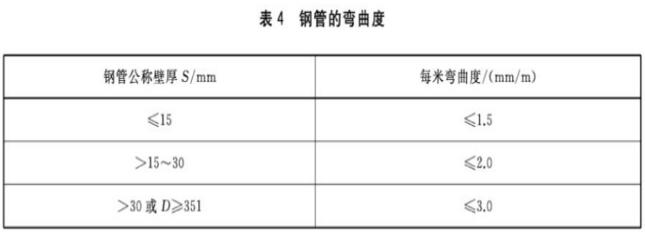

4.3.3.3 经供需双方协商，可供应其他定尺长度允许偏差的钢管。 4.3.3.4 钢管以倍尺长度交货时，每个倍尺长度应按下列规定留出切口余量： a)D≤159mm时，切口余量为5mm～10mm； b)D＞159mm时，切口余量为10mm～15mm。 4.3.3.5 经供需双方协商，可供应其他切口余量规定的钢管。 4.4 弯曲度4.4.1 钢管的每米弯曲度应符合表4的规定。

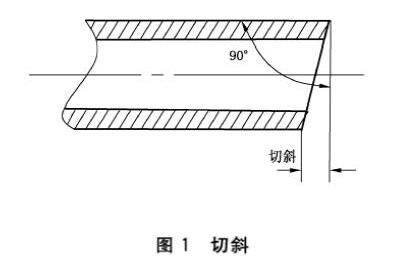

4.5 不圆度和壁厚不均根据需方要求，经供需双方协商，并在合同中注明，钢管的不圆度和壁厚不均应分别不超过公称外径公差和公称壁厚公差的80％。4.6 端头外形4.6.1 公称外径不大于60mm的钢管，管端切斜应不超过1.5mm；公称外径大于60mm的钢管，管端切斜应不超过钢管公称外径的2.5％，但最大应不超过6mm。钢管的切斜见图1所示。

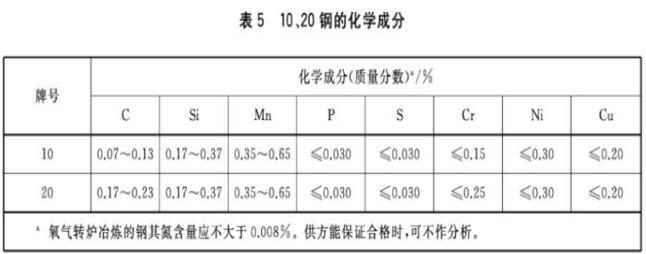

4.7 重量4.7.1 钢管按实际重量交货，亦可按理论重量交货。钢管理论重量的计算按GB/T 17395的规定，钢的密度取7.85kg/dm³。理论重量的计算应采用平均壁厚，平均壁厚为按公称壁厚及其允许偏差计算的壁厚最大值与最小值的平均值。4.7.2 根据需方要求，经供需双方协商，并在合同中注明，交货钢管的实际重量与理论重量的允许偏差应符合下列规定： a)单支钢管：±10％； b)每批最小为10t的钢管：±7.5％。 5 技术要求5.1 钢的牌号和化学成分5.2 制造方法 5.3 交货状态 5.4 力学性能 5.5 工艺性能 5.6 液压 5.7 表面质量 5.8 超声检测 5.9 镀锌层 5.1 钢的牌号和化学成分5.1.1 钢管由10、20、Q345、Q390、Q420、Q460牌号的钢制造。5.1.2 牌号为10、20钢的化学成分（熔炼分析）应符合表5的规定。

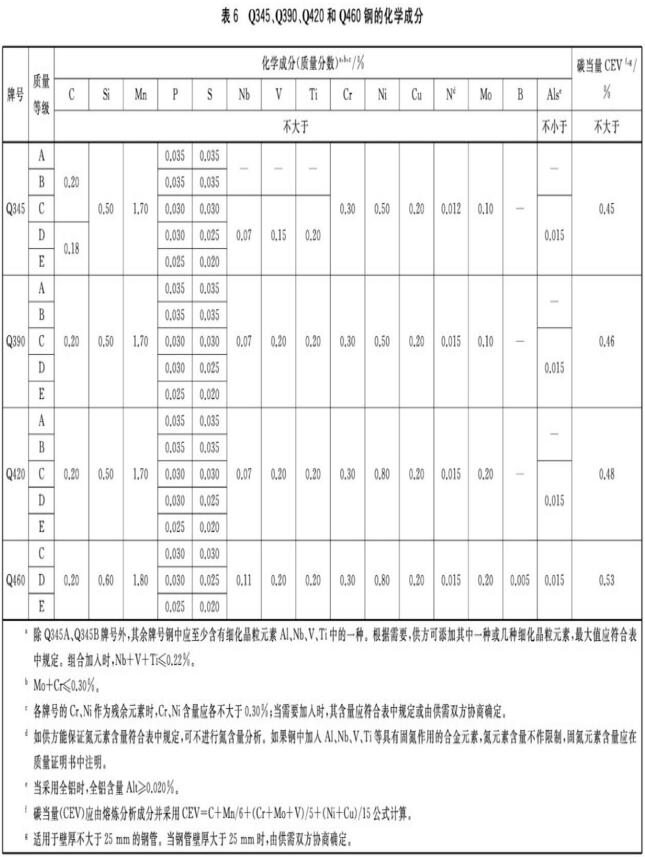

5.1.3 牌号为Q345、Q390、Q420和Q460钢的化学成分（熔炼分析）和碳当量应符合表6的规定。根据需方要求，经供需双方协商，可供应其他牌号或化学成分的钢管。 5.1.4 当需方要求做成品分析时，应在合同中注明。成品钢管的化学成分允许偏差应符合GB/T 222的规定。

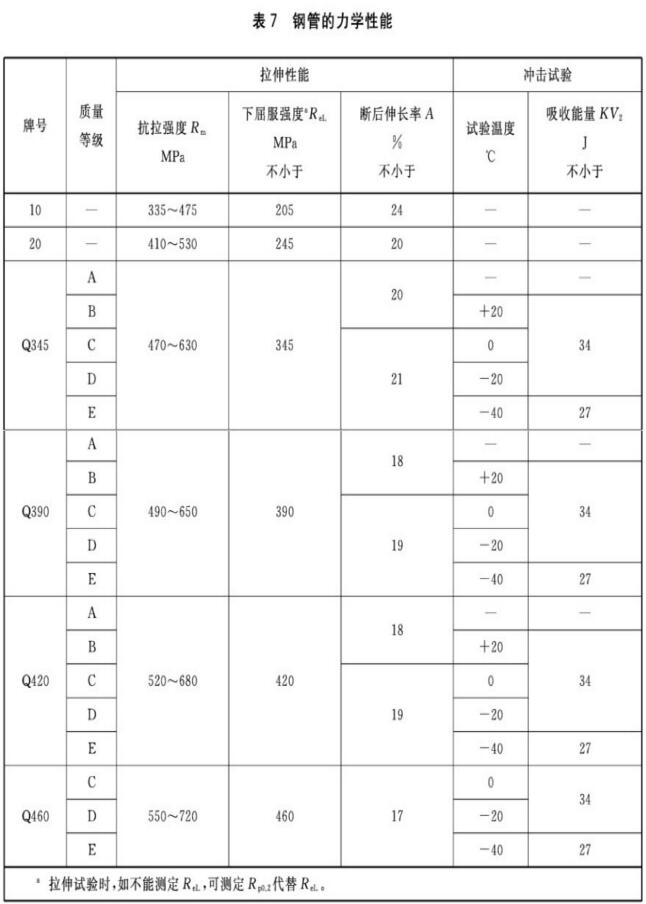

5.2 制造方法5.2.1 钢的冶炼方法钢应采用电弧炉加炉外精炼或氧气转炉加炉外精炼方法冶炼。 经供需双方协商，也可采用较高要求的其他方法冶炼。需方指定某种冶炼方法时，应在合同中注明。 5.2.2 管坯的制造方法 管坯可采用连铸、模铸或热轧（锻）方法制造。 连铸管坯应符合YB/T 4149的规定；热轧（锻）管坯应符合YB/T 5222的规定；模铸管坯可参照热轧（锻）管坯的规定执行。 5.2.3 钢管的制造方法 钢管应采用热轧（扩）或冷拔（轧）无缝方法制造。需方指定某一种方法制造钢管时，应在合同中注明。 5.3 交货状态5.3.1 热轧（扩）钢管可以热轧（扩）状态或热处理状态交货。需方要求热处理状态交货时，应在合同中注明。5.3.2 冷拔（轧）钢管应以退火或高温回火状态交货。根据需方要求，经供需双方协商，并在合同中注明，冷拔（轧）钢管可以冷拔（轧）或其他热处理状态交货。 5.4 力学性能5.4.1 拉伸性能交货状态钢管的纵向拉伸性能应符合表7的规定。

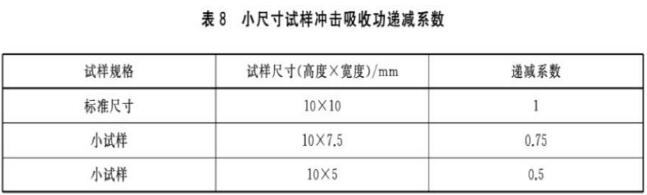

5.4.2 冲击 5.4.2.1 牌号为Q345、Q390、Q420、Q460质量等级为B、C、D、E的钢管，当外径不小于70mm，且壁厚不小于6.5mm时，应进行纵向冲击试验，其夏比V型缺口冲击试验的试验温度和冲击吸收能量应符合表7的规定。冲击吸收能量按一组3个试样的算术平均值计算，允许其中一个试样的单个值低于规定值，但应不低于规定值的70％。 5.4.2.2 表7中的冲击吸收能量为标准尺寸试样夏比V型缺口冲击吸收能量要求值。当钢管尺寸不能制备标准尺寸试样时，可制备小尺寸试样。当采用小尺寸冲击试样时，其最小夏比V型缺口冲击吸收能量要求值应为标准尺寸试样冲击吸收能量要求值乘以表8中的递减系数。冲击试样尺寸应优先选择较大的尺寸。
5.4.2.3 根据需方要求，经供需双方协商，并在合同中注明，其他牌号钢管也可进行夏比V型缺口冲击试验，其试验温度、试验尺寸、冲击吸收能量由供需双方协商确定。 5.5 工艺性能5.5.1 压扁对于外径大于22mm～600，且壁厚与外径比值不大于10％的10、20、Q345、Q390牌号的钢管应进行压扁试验。压扁试验平板间距H按式(1)计算。压扁试验后，试样上不应出现裂缝或裂口。
H——平板间距，单位为毫米(mm)； S——钢管公称壁厚，单位为毫米(mm)； D——钢管公称外径，单位为毫米(mm)； α——单位长度变形系数，10钢取0.09；20钢取0.07；Q345、Q390取0.06。 5.5.2 扩口 根据需方要求，经供需双方协商，并在合同中注明，对于外径不大于76mm且壁厚不大于8mm的10、20和Q345牌号的钢管，可做扩口试验。扩口试验顶芯锥度为30°、45°、60°中的一种。扩口后试样的外径扩口率应符合表9的规定，扩口后试样不应出现裂缝或裂口。
根据需方要求，经供需双方协商，并在合同中注明，外径不大于22mm的钢管可做弯曲试验，弯曲角度为90°，弯芯半径为钢管外径的6倍，弯曲后弯曲处不应出现裂缝或裂口。 5.6 液压5.6.1 钢管应逐根进行液压试验。试验压力按式(2)计算，最大试验压力不超过19.0MPa。在试验压力下，稳压时间应不少于5s，钢管不应出现渗漏现象。

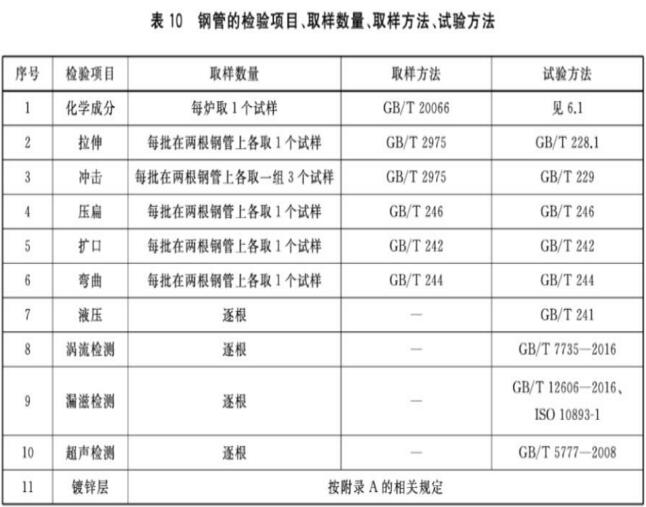

P——试验压力，单位为兆帕(MPa)，当P＜7MPa时，修约到最接近的0.5MPa；当P≥7MPa时，修约到最接近的1MPa； S——钢管的公称壁厚，单位为毫米(mm)； D——钢管的公称外径，单位为毫米(mm)； R——允许应力，取规定下屈服强度的60％，单位为兆帕(MPa)。 5.6.2 供方可采用以下一种无损检测代替液压试验： a)用涡流检测时，应符合GB/T 7735-2016中的验收等级E4H或E4的规定； b)用漏磁检测时，应符合GB/T 12606-2016中验收等级F4或ISO 10893-1的规定。 5.7 表面质量钢管的内外表面不应有目视可见的裂纹、折叠、结疤、轧折和离层。这些缺陷应完全清除，清除深度应不超过公称壁厚的下偏差，清理处的实际壁厚应不小于壁厚所允许的最小值。不超过壁厚下偏差的其他局部缺欠允许存在。5.8 超声检测根据需方要求，经供需双方协商，并在合同中注明，钢管可进行超声检测，验收等级为GB/T 5777-2008中L4。5.9 镀锌层根据需方要求，经供需双方协商，并在合同中注明，钢管可镀锌交货。当钢管镀锌交货时，镀锌层的相关要求应符合附录A的规定。6 试验方法6.1 钢管的化学成分分析取样按GB/T 20066的规则进行。化学成分分析通常按GB/T 4336、GB/T 20123、GB/T 20124、GB/T 20125或其他通用的方法进行，仲裁时应按GB/T 223.5、GB/T 223.9、GB/T 223.11、GB/T 223.12、GB/T 223.14、GB/T 223.19、GB/T 223.23、GB/T 223.26、GB/T 223.37、GB/T 223.40、GB/T 223.59、GB/T 223.63、GB/T 223.68、GB/T 223.81、GB/T 223.84、GB/T 223.86、GB/T 20125的规定进行。6.2 钢管的尺寸和外形应采用符合精度要求的量具进行测量。 6.3 钢管的内外表面应在充分照明条件下进行目视检查。 6.4 钢管其他检验项目的取样方法和试验方法应符合表10的规定。
7 检验规则7.1 检查和验收7.2 组批规则 7.3 取样数量 7.4 复验与判定规则 7.1 检查和验收钢管的检查和验收由供方质量技术监督部门进行。7.2 组批规则7.2.1 钢管应按批进行检查和验收。7.2.2 若钢管在切成单根后不再进行热处理，则从一根管坯轧制的钢管截取的所有管段都应视为一根。 7.2.3 每批应由同一牌号、同一炉号、同一规格、同一热处理制度（炉次）的钢管组成。每批钢管的数量应不超过如下规定： a)外径不大于76mm，并且壁厚不大于3mm：400根； b)外径大于351mm：50根； c)其他尺寸：200根； d)剩余钢管的根数，如不少于上述规定的50％时则单独列为一批，少于上述规定的50％时可并入同一牌号、同一炉号、和同一规格的相邻一批中。 7.3 取样数量每批钢管各项检验的取样数量应符合表10的规定。7.4 复验与判定规则钢管的复验与判定规则应符合GB/T 2102的规定。8 包装、标志和质量证明书8.1 钢管的包装、标志和质量证明书应符合GB/T 2102的规定。8.2 根据需方要求，并在合同中注明，钢管的内外表面可涂保护层。 附录A （规范性附录） 镀锌层A.1 范围本附录规定了输送一般流体用无缝钢管镀锌层的技术要求。 A.2 制造方法 钢管镀锌应采用热浸镀锌法。 A.3 镀锌钢管的理论重量 常用规格壁厚的钢管镀锌后单位长度理论重量按式(A.1)计算。其他壁厚规格的钢管镀锌后单位长度理论重量由供需双方协商确定，并在合同中注明。

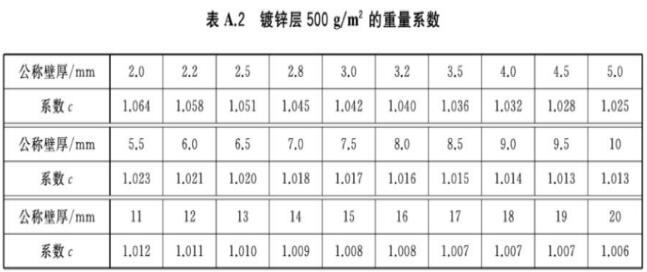

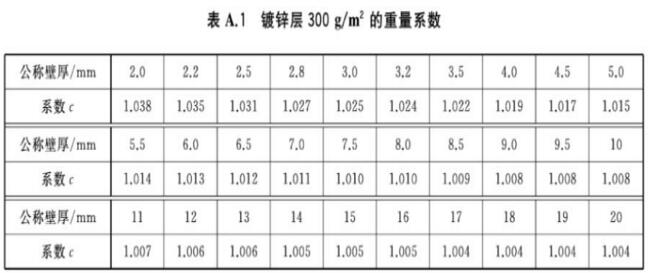

式中： W＇——钢管镀锌后的单位长度理论重量，单位为千克每米(kg/m)； W——钢管镀锌前的单位长度理论重量，单位为千克每米(kg/m)； c——镀锌层的重量系数，见表A.1、表A.2。
A.4 镀锌层重量 钢管热浸镀锌后应测量锌层重量，测量方法应符合A.5的规定。钢管内外表面镀锌层单位面积总重量应不小于300g/㎡。 根据需方要求，经供需双方协商，并在合同中注明，可供应内外表面镀锌层单位面积总重量不小于500g/㎡的镀锌钢管。按镀锌层单位面积总重量500g/㎡交货时，允许其中一个试样的内外表面镀锌层单位面积总重量小于500g/㎡，但不小于480g/㎡。 A.5 镀锌层的重量测定方法（氯化锑法） A.5.1 试样的准备 钢管镀锌后应进行镀锌层的重量测定。从每批中任取2根钢管，在每根钢管的一端各截取30mm～60mm（视规格大小决定）长的管段作为试样，试样的表面不应有粗糙面和锌瘤存在。试样表面应用纯净的溶剂如苯、石油苯、三氯乙烯或四氯化碳等洗净，再用乙醇淋洗，清水洗净，然后在试样两端的端面上涂上清漆（苯酚），并充分干燥。 A.5.2 试验溶液的配制 将32g三氯化锑(SbCl3)或20g三氧化二锑(Sb2O3)溶于1000mL密度为1.18kg/dm³以上的盐酸中配制成原液。试验前将5mL原液加到100mL密度为1.18kg/dm³以上的盐酸里，作为试验溶液。 A.5.3 试验程序 A.5.3.1 用天平称量试样重量，修约到最邻近的0.01g。 A.5.3.2 将试样浸入试验溶液中，每次浸入一个试样，液面应高于试样。在测量过程中溶液温度应不高于38℃。 A.5.3.3 当试样在溶液中氢的发生变得很少，且镀锌层已经消失时，取出试样。将试样在清水中冲洗并用棉花或净布擦干，待完全干燥后再在天平上称重，修约到最邻近的0.01g。 A.5.3.4 试样锌层剥离后，应在试样端部两个互相垂直的方向上分别测量外径和内径，分别取其平均值作为实际外径和内径，修约到最邻近的0.01mm。 A.5.3.5 试验溶液在能容易地去除锌层的情况下，可以重复使用。 A.5.4 试验结果的计算 A.5.4.1 试样的表面积按式(A.2)计算：
A——试样剥离锌层后的表面积，单位为平方米(㎡)； π——圆周率，取3.141 6； D——试样剥离锌层后的外径，单位为米(m)； d——试样剥离锌层后的内径，单位为米(m)； h——试样的长度，单位为米(m)。 A.5.4.2 试样二次称重后减少的重量按式(A.3)计算：
△m——二次称重后试样减少的重量，单位为克(g)； m1——试样在剥离锌层前的重量，单位为克(g)； ㎡——试样在剥离锌层后的重量，单位为克(g)。 A.5.4.3 镀锌层重量按式(A.4)计算：
mA——镀锌层的重量，单位为克每平方米(g/㎡)； △m——二次称重后试样减少的重量，单位为克(g)； A——试样剥离锌层后的表面积，单位为平方米(㎡)。 A.5.4.4 镀锌钢管镀锌层厚度用式(A.5)计算（近似值）。
e——镀锌层厚度的近似值，单位为微米(μm)； mA——镀锌层的重量，单位为克每平方米(g/㎡)。 A.6 镀锌层均匀性 镀锌钢管应进行锌层均匀性试验，试验方法应符合A.7的规定。试验时，试样（焊缝处除外）在硫酸铜溶液中连续浸渍5次应不变红（镀铜色）。 A.7 镀锌层均匀性试验方法（硫酸铜浸渍法） A.7.1 试样的准备 钢管镀锌后应进行镀锌层的均匀性试验。从每批中任取2根钢管，在每根钢管的一端各截取不小于150mm长的管段作为试样。试样表面的油污等应先去除，再用清洁的软布擦干净。 A.7.2 试验溶液的配制 将33g结晶硫酸铜(CuSO4·5H2O)或约36g工业硫酸铜溶解于100mL的蒸馏水中，再加入过量的粉状氢氧化铜[Cu(OH)2]或碱性碳酸铜（化学纯）[CuCO3-Cu(OH)2]，以中和游离酸。如加入氢氧化铜，每10L溶液中约为10g，如加入碱性碳酸铜，每10L溶液中约为12g，根据容器底部的沉淀来判断是否过量。同时充分搅拌，然后静置24h，再过滤澄清。如以粉状氧化铜(CuO)代替氢氧化铜时，则每10L溶液约为8g，但应静置48h后过滤。制成的试验溶液密度在15℃时为1.170kg/dm³。 A.7.3 试验容器 A.7.3.1 试验容器应选择相对硫酸铜呈惰性的材料。 A.7.3.2 容器的内部尺寸应使试样浸入溶液后与容器的任何一壁至少保持25mm的间隙。 A.7.4 试验程序 A.7.4.1 试样应以切割端向下，浸渍在溶液中的长度应不小于100mm，在硫酸铜溶液中连续浸渍5次。试验过程中，试样及溶液温度应保持15℃～21℃，不应搅动。试样每次浸渍时间需持续1min，取出后应立即在流动的清水中清洗，并用软刷将黑色沉淀物全部清理干净，再用软布擦干。 A.7.4.2 除最后一次浸渍外，试样应立即重新浸入溶液。 A.7.4.3 试验溶液经20次浸渍试样后应废弃，不应使用。 A.7.5 试验结果的判定 试样经过连续5次浸渍，并经最后的清洗和擦干，不应呈现红色（镀铜色）。但在距试样末端25mm以内及离溶液液面10mm以内部位有红色金属铜沉积除外。 如经上述试验，在试样上呈现红色金属铜沉积，其附着性可用下面方法判定：在1:10盐酸溶液中浸入15s后立即在流动的清水中擦洗，如其底面重现锌层，试样判为合格。 对红色金属铜沉积下的底面是否存在锌层有怀疑时，可将红色金属铜沉积刮除，在该处滴一至数滴稀盐酸，若有锌层存在，则有活泼氢气产生。此外，也可用锌的定性试验来判定，即用小片滤纸或吸液管等把滴下来的酸液收集起来，用氢氧化铵中和，使其呈弱酸性。在此溶液中通入硫化氢，看是否生成白色硫化锌沉淀来判定。 A.8 镀锌层的附着力 外径不大于60.3mm的钢管镀锌后应采用弯曲试验进行镀锌层的附着力检验。试验时，弯曲试样应不带填充物，弯曲半径为钢管外径的8倍，弯曲角度为90°。试验后，试样不应出现锌层剥落现象。 根据需方要求，经供需双方协商，并在合同中注明，外径大于60.3mm的钢管镀锌后可采用压扁试验进行镀锌层的附着力检验。压扁试样的长度不小于64mm。试验时，两平板间距离为钢管外径的3/4时，试样不应出现锌层剥落现象。 A.9 镀锌层表面质量 钢管的内外表面镀锌层应完整，不应有未镀上锌的黑斑和气泡存在，允许有不大的粗糙面和局部的锌瘤存在。 钢管镀锌后表面可进行钝化处理。 A.10 镀锌前检验 钢管镀锌前应进行尺寸、外形、表面、力学性能和工艺性能检验。 A.11 试验方法 A.11.1 钢管镀锌层的内外表面应在充分照明条件下进行目视检查。 A.11.2 钢管镀锌层其他检验项目的取样方法和试验方法应符合表A.3的规定。

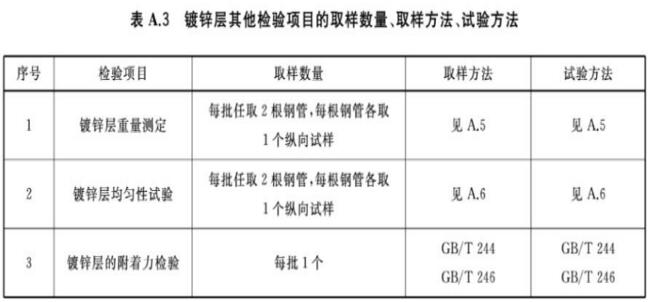

A.12 组批规则 每批镀锌钢管由镀锌前的同批钢管和同一镀锌层重量级别组成。 |
1. 本站所有资源来源于用户上传和网络，仅作为演示数据，如有侵权请邮件联系站长！
2. 盗版，破解有损他人权益和违法作为，请各位站长支持正版！
2. 盗版，破解有损他人权益和违法作为，请各位站长支持正版！
