消防员接触式送受话器 GB/T26129-2010

master

前言

中华人民共和国国家标准
消防员接触式送受话器
Contact-type transmitter-receiver headset for fireman
GB/T 26129—2010
2011-01-14发布 2011-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会发布
本标准依据GB/T 1.1—2009给出的规则编写。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会消防员防护装备分技术委员会(SAC/TC 113/SC 12)归口。
本标准起草单位：公安部上海消防研究所。
本标准主要起草人：沈坚敏、马伟光、杨小时、张燕、李睿堃、李瑜璋。

1 范围

本标准规定了消防员接触式送受话器的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于消防员接触式送受话器。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.1  电工电子产品环境试验  第2部分：试验方法  试验A：低温。
GB/T 2423.2  电工电子产品环境试验  第2部分：试验方法  试验B：高温。
GB/T 2423.4  电工电子产品环境试验  第2部分：试验方法  试验Db  交变湿热（12h+12h循环）
GB/T 2423.5  电工电子产品环境试验  第二部分：试验方法  试验Ea和导则：冲击
GB/T 2423.8  电工电子产品环境试验  第二部分：试验方法  试验Ed：自由跌落
GB/T 2423.10  电工电子产品环境试验  第2部分：试验方法  试验Fc：振动(正弦)
GB 3836.1  爆炸性气体环境用电气设备  第1部分：通用要求
GB 4208  外壳防护等级(IP代码）
GB/T 15508  声学  语言清晰度测试方法
GB/T 15528  送受话器组合件测量方法
GB 16838  消防电子产品  环境试验方法及严酷等级
GB/T 1.7626.2  电磁兼容试验和测量技术  静电放电抗扰度试验
GB/T 17626.3  电磁兼容试验和测量技术  射频电磁场辐射抗扰度试验

3 术语和定义

下列术语和定义适用于本文件。
3.1
换能器 transducer
能将本系统接收信号向另一种类型的系统输出，通过能量转换使输出信号的某一所需特征出现于输出的器件。
3.2
骨传导 bone conduction
依托人体骨骼固体骨质为传输介质，通过换能器实现声音传导的方式。
3.3
全骨导 full mode bone conduction
送话和受话全部通过骨传导形式来实现。
3.4
半骨导 half mode bone conduction
送话或受话之一通过骨传导形式来实现。
3.5
喉式传声器 throat-conduction microphone
在发音人喉部附近接触而受激励的传声器。
3.6
骨导传声器 bone-conduction microphone
与发音人头部等部位(如额头或头顶)接触实现骨传导的传声器。
3.7
喉式送受话器 throat-conduction transmitter receiver headset
送话器为喉式传声器、受话器为耳机传声的送受话器。
3.8
骨传导送受话器 bone-conduction transmitter receiver headset
全部或部分通过骨传导形式来实现语音传导的送受话器。
3.9
消防员接触式送受话器 contact-type transmitter-receiver headset for fireman
消防员在灭火救援时佩带的，通过骨传导等形式来实现和通信设备连接完成语音发送接受功能的装置。
3.10
白噪声 white noise
用固定频带宽度测量时，频谱连续并且均匀的噪声。

4 产品分类

4.1 分类
消防员接触式送受话器(以下简称送受话器)按传导形式分为：
a) 喉式送受话器，代码H；
b) 全骨导送受话器，代码Q；
c) 半骨导送受话器，代码B。
4.2 型号

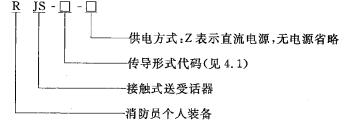

送受话器型号编制应符合下列规定：

示例1：型号RJS-H-Z表示直流电源供电型喉式消防员接触式送受话器；
示例2：型号RJS-Q表示无电源型全骨导消防员接触式送受话器。

5 技术要求

5.1 功能要求
5.2 佩带质量
5.3 外观、材质、结构
5.4 性能要求

5.1 功能要求

5.1.1 通信功能
送受话器通信时语音应清晰，无明显刺耳声及其他杂音。
5.1.2 手动送受话转换功能(PTT)
送受话器处于待机受话状态时，按下通话按键即转换为送话状态，松开通话按键即转换为受话状态。

5.2 佩带质量

送受话器的佩带质量应不大于300g。

5.3 外观、材质、结构

5.3.1 送受话器各部件应无锐边、毛刺等缺陷。
5.3.2 送受话器直接与佩带者皮肤接触的材料应不对人体皮肤产生刺激和不良反应。
5.3.3 送受话器应保证佩带后不影响消防员其他个人装备的有效佩带。

5.4 性能要求

5.4.1 送话灵敏度
在音频频率范围内(300 Hz~3400 Hz)，送话灵敏度应为-20dB±5dB。
5.4.2 送话总谐波失真
在送话状态下送话的谐波失真系数r应不大于10%。
5.4.3 噪音抗扰等级
送受话器噪音抗扰等级应不小于95dB。
5.4.4 送受话语音清晰度
送受话语音清晰度划分为以下3个级别：
——1级(优)：重建语音和原始语音只有很少细节差异，若不进行对照听比就察觉不出这种差异；
——2级(良)：重建语音的畸变或失真不明显，不注意听感觉不到；
——3级(一般)：重建语音有比较明显可感知的畸变或失真，但语音自然度和清晰度仍很好，听起来无疲劳感。
送受话器语音清晰度应不低于3级。
5.4.5 受话输入阻抗
在受话状态下，受话器输入阻抗应不小于8Ω。
5.4.6 绝缘电阻
送受话器信号输入、输出端与外壳或导电金属之间的绝缘电阻应不小于1MΩ。
5.4.7 持续工作时间
直流电源供电型送受话器持续工作时间应不小于8h。
5.4.8 耐气候环境性能

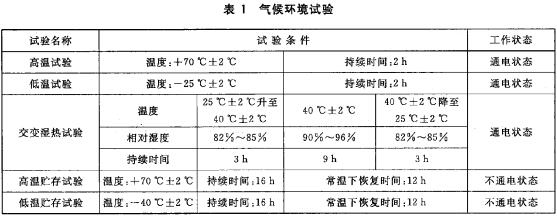

送受话器应在表1所规定的气候环境条件下进行各项试验，试验后应符合5.1的要求。

5.4.9 耐机械环境性能

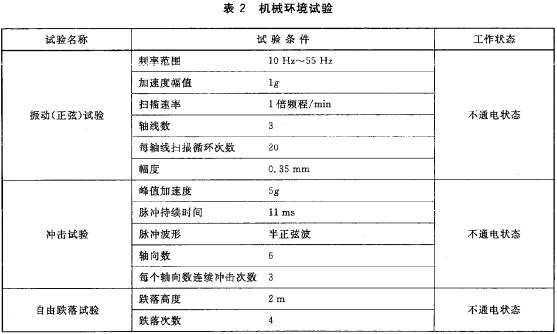

送受话器应在表2所规定的机械环境条件下进行各项试验，试验后应符合5.1的要求。

5.4.10 静电放电抗扰度性能
送受话器应能承受GB 16838中静电放电II级的抗扰度试验，试验后应符合5.1的要求。
5.4.11 电磁场辐射抗扰度性能
送受话器应能承受GB 16838中电磁场辐射II级的抗扰度试验，试验后应符合5.1的要求。
5.4.12 外壳防护等级
送受话器的外壳防护性能应符合GB 4208规定的IP55的要求。
5.4.13 连接拉力
送受话器的各个组件的连接处的连接拉力应不小于100N。经拉力试验后，各连接端不应出现连接线松动、脱落现象，且应符合5.1的要求。
5.4.14 防爆性能
送受话器的防爆性能应符合GB 3836.1的规定。

6 试验方法

6.1 功能试验
6.1.1 通信功能试验
将送受话器与通信对讲机连接，试验人员根据送受话器的传导形式准确佩带送受话器进行通话，判别语音是否清晰。
6.1.2 手动送受话转换功能试验
将送受话器与通信对讲机连接，试验人员佩带上送受话器，用手按住通话开关，判别送受话器是否进入语音发送状态，语音终端是否收听到发送的语音。松开通话开关，判别送受话器是否处于待机受话状态。
6.2 佩带质量试验
用精度不低于1g的电子秤测量送受话器佩带质量。
6.3 外观、材质、结构检查
佩带完送受话器后，再佩带消防头盔以及呼吸面罩等个人防护装备，检查送受话器是否影响装备的佩带和使用。感受送受话器接触佩带者的皮肤部位是否有刺激感和不良反应，目测送受话器各部件是否有锐边、毛刺等缺陷。
6.4 送话灵敏度试验

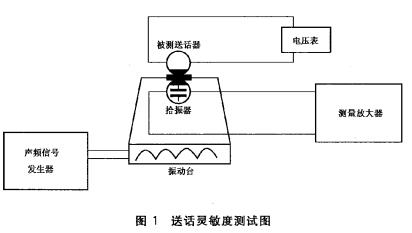

测量线路如图1所示。将被测的送话器用适配的夹具固定于振动台面上，校正激励加速度为0.316g，测量其开路电压E。
送话灵敏度按式(1)计算：

式中：
α——振动加速度；
K——送话灵敏度。

6.5 送话总谐波失真试验

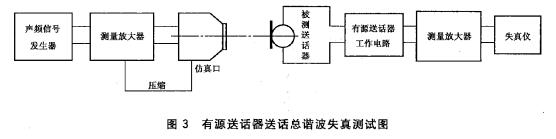

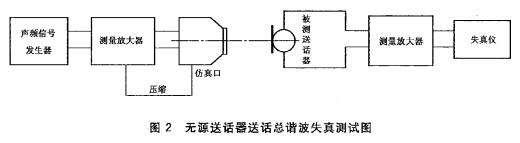

无源和有源送话器的测量分别按图2和图3所示的线路进行。测量频率为1000 Hz，测试声压



6.6 噪音抗扰等级试验

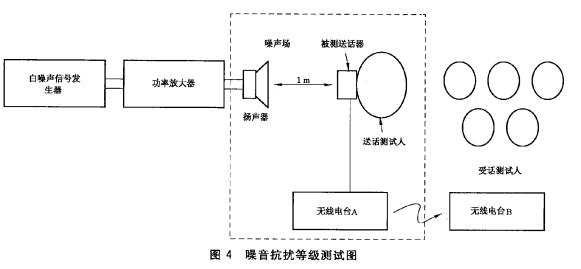

如图4所示，在密闭扩散场内，送话测试人按照正常佩带要求佩带送受话器，并连接被测送受话器至无线电台A，一组具有正常听力受话测试人在密闭扩散场外，通过无线电台B收听送话测试人发出的语音，无线电台A和B调谐至同样频段，保持正常通信，调节无线电台B至合适收听音量。送话测试人发送语音，逐步增加白噪声声压电平，所有受话测试人能够辨识送话测试人语音的最大白噪声声压电平即为被测送受话器噪音抗扰等级。

6.7 送受话语音清晰度试验
按GB/T 15508规定的测试方法进行。
6.8 受话输入阻抗试验
按GB/T 15528规定的测试方法进行。
6.9 绝缘电阻试验
在送受话器信号输入、输出端和外部导电金属或外壳之间用精度不低于±5%绝缘电阻测试仪测量绝缘电阻值。
6.10 持续工作时间试验
按“送话”6s、“受话“6s、“待机守侯“48s的工作循环使送受话器处于连续工作状态，直至送受话语音清晰度低于3级要求。记录此时的送受话器持续工作时间。
6.11 耐气候环境性能试验
6.11.1 高温试验
按GB/T 2423.2规定的测试方法进行。
6.11.2 低温试验
按GB/T 2423.1规定的测试方法进行。
6.11.3 交变湿热试验
按GB/T 2423.4规定的测试方法进行。
6.11.4 高温贮存试验
按GB/T 2423.2规定的测试方法进行。
6.11.5 低温贮存试验
按GB/T 2423.1规定的测试方法进行。
6.12 耐机械环境性能试验
6.12.1 振动（正弦）试验
按GB/T 2423.10规定的测试方法进行。
6.12.2 冲击试验
按GB/T 2423.5规定的测试方法进行。
6.12.3 自由跌落试验
按GB/T 2423.8规定的测试方法进行。
6.13 静电放电抗扰度试验
按GB/T 17626.2规定的测试方法进行。
6.14 电磁场辐射抗扰度试验
按GB/T 17626.3规定的测试方法进行。
6.15 外壳防护等级试验
按GB 4208中规定的测试方法进行。
6.16 连接拉力试验
将送受话器固定在试验装置上，用10kg标准砝码在送受话器各连接处加载，保持60s。
6.17 防爆性能试验
送受话器的防爆性能试验应符合GB 3836.1的规定。

7 检验规则

7.1 型式检验
7.1.1 凡属下列情况之一，应进行型式检验：
——新产品试制定型时；
——产品设计、材料、结构、工艺上有较大改变时；
——正常生产满三年时；
——停产一年恢复生产时；
——国家质量监督机构提出进行型式检验要求时。
7.1.2 型式检验的内容为笫5章和8.1.1的规定。
7.1.3 型式检验的样本数为3台。

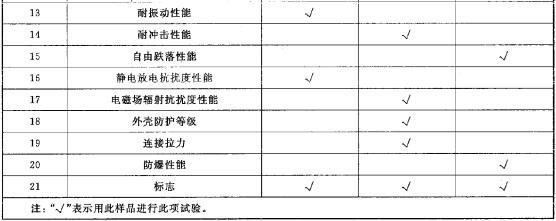

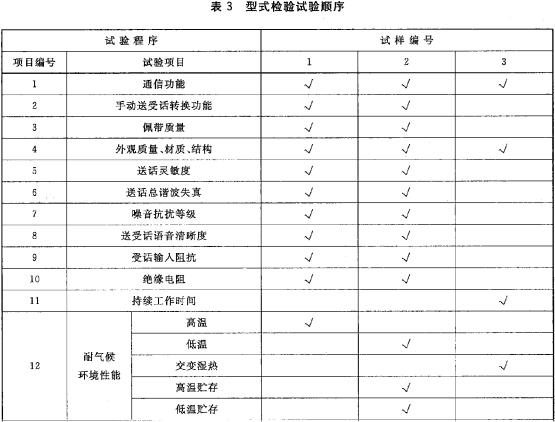

7.1.4 型式检验试验程序按表3的规定执行。
7.1.5 型式检验项目的结果全部符合本标准的规定，判产品型式检验合格。



7.2 出厂检验
7.2.1 每台送受话器出厂前应进行出厂检验。
7.2.2  出厂捡验按5.1〜5.3、5.4.1〜5.4.3、5.4.6的规定进行。
7.2.3 出厂检验的结果全部符合本标准的规定，判产品出厂检验合格。

8 标志、包装、运输和贮存

8.1 标志
8.1.1 产品标志
产品上应标有：
a) 生产厂名、产品名称、型号；
b) 生产日期；
c) 防爆标志；
d) 执行标准代号。
8.1.2 包装标志
包装箱外壁应标明以下内容：
a) 生产厂名、厂址；
b) 产品名称、型号、标准号；
C) 生产日期。
8.2 包装
每台送受话器用塑料袋封装后装入包装盒，并附有产品合格证和使用说明书。
8.3 运输和贮存
8.3.1 送受话器在运输中应避免重压、碰撞和雨淋。
8.3.2 送受话器应贮存在干燥、通风、无腐蚀性化学品的场所。
