导电、防静电塑料体积电阻率测试方法 GB/T15662-1995

master

前言

中华人民共和国国家标准
导电、防静电塑料体积电阻率测试方法
Method of testing volume resistivity
of conducting and antistatic plastics
GB/T 15662-1995
国家技术监督局1995-08-07批准
1996-04-01实施

本标准参照采用ISO 3915—1981《导电塑料体积电阻率测试方法》。

1 主题内容与适用范围

本标准规定了导电、防静电塑料体积电阻率的测试原理、测试仪器和测试方法。
本标准适用于体积电阻率小于10⁶Ω·m的塑料。

2 测试原理

通过测量流经试样的稳定直流电流(I)和试样上对应电压电极刃口之间的电压(V)，计算体积电阻率。

3 测试仪器

3.1 电源
    采用输出电压波动系数不大于0.2%，输出电压0~1000V，对地绝缘电阻大于10¹²Ω的直流稳压电源。
3.2 电流表
    采用精度为1级、量程10^-8~10^-1A的直流电流表。
3.3 静电电压表
    采用精度为1级、量程0~100V、输入阻抗大于10¹²Ω的静电电压表。

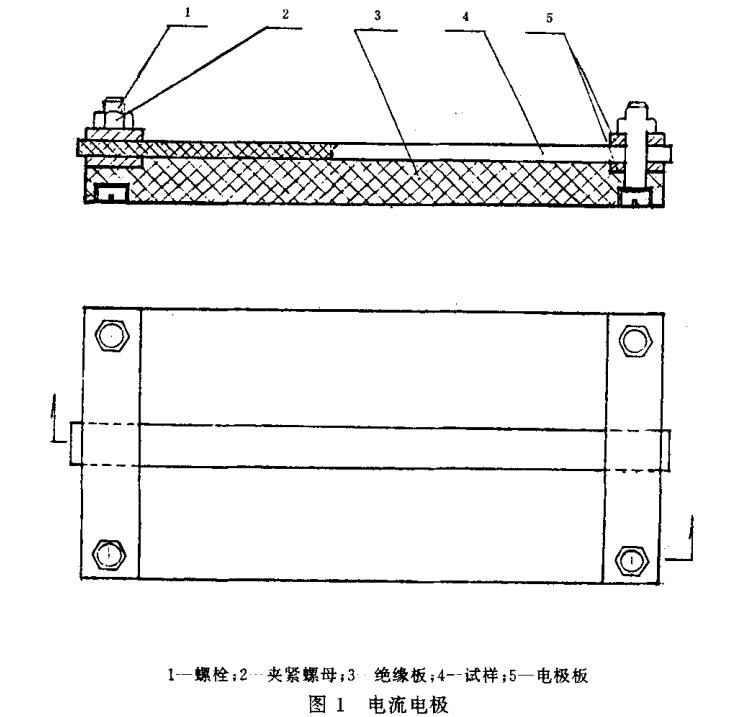

3.4 电流电极如图1所示，它由电极板、绝缘板及夹紧螺母、螺栓组成。

3.4.1 电极板
    电极板用黄铜制做。其尺寸为70mmX14mmX3mm，表面镀铬处理。
3.4.2 绝缘板
    绝缘板采用电阻率大于10¹²Ω▪m的绝缘材料制做。建议尺寸为：长84~150mm、宽70mm、厚14mm。
3.4.3 夹紧螺栓、螺母
    采用黄铜制的M5X25螺栓和M5螺母组成。

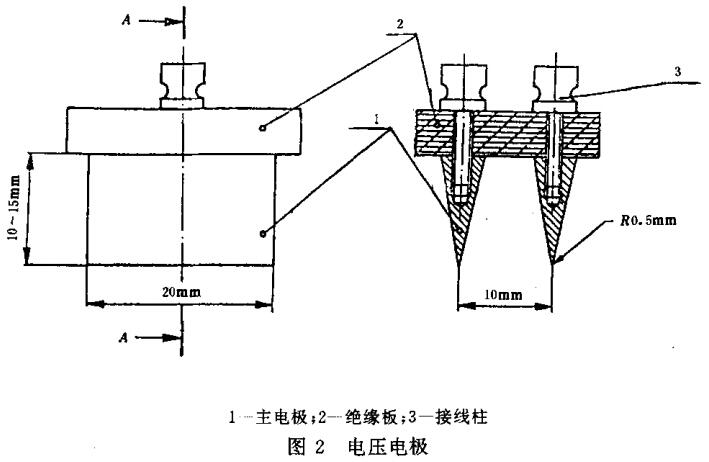

3.5 电压电极
    电压电极如图2所示，它由主电极、绝缘板、接线柱组成其重量为60g，电极两刃口应保持平行，两刃口间的绝缘电阻不得小于10¹²Ω。

3.6 恒温干燥箱
    采用温度控制范围为25~100℃，测温误差为±2℃的恒温干燥箱。

4 试样

4.1 用刀或冲模在试片上截取纵横两个方向的试样各三块。试样长为70～150mm、宽10mm、厚度3～4mm。同一试样各点厚度偏差不应大于±0.2mm。
4.2 试样的表面要求平滑、清洁、无裂纹、无气泡和杂质等缺陷。
4.3 试样不得拉伸或弯曲，其表面不得抛光或打磨。

5 测试标准环境

温度          23±2℃
相对温度   50%±5%

6 测试步骤

6.1 将截取的试样用硅藻土和水擦洗，再用蒸馏水清洗、干燥。不得用有机溶剂清洗。
6.2 将经6.1处理的试样两端夹紧在电流电极两端电极板中间。
6.3 将带有试样的电流电极置于恒温箱中，在70±2℃的温度下恒温2h。
6.4 将经6.3处理的带试样的电流电极取出，在测试标准环境条件下放置2h，然后进行测试。
6.5 按图3连接测试线路，将电压电极放在试样上，使其刃口与流经试样的电流方向垂直接触，但电压电极刃口与电极板距离不得小于20mm。接通电源，通电1min后，分别读取电流表和静电电压表上的电流值和电压值。但在试样内的功耗不得超过0.1W。

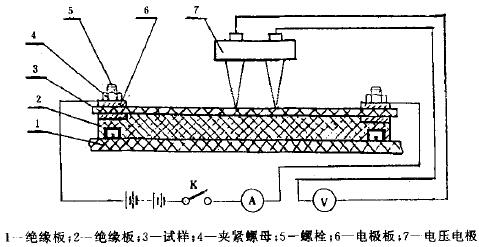

图3 测试线路原理图
6.6 在每一试样长度方向上不同位置按6.5步骤测试3次。
6.7 用同样方法测试另外5个试样。

7 测试结果

7.1 按下式计算在试样三个不同位置上的电阻值。取其算术平均值作为该试样的电阻值。

式中：
R——电阻值，Ω；
U——电压电极两刃口间的电压，V；
I——流经试样的电流，A。
7.2 按下式计算体积电阻率。

式中：
ρ——体积电阻率，Ω▪m；
S——垂直于电流的试样截面积，m²；
b——试样宽度，m；
d——试样厚度，m；
L——电压电极两刃口间的距离，m。
7.3 电阻值及体积电阻率计算取两位有效数字。
7.4 取六个试样电阻率的平均值作为测试结果。

附加说明

本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会归口。
本标准由公安部沈阳消防科学研究所负责起草。
