暖通空调制图标准 GB/T50114-2010

master

前 言

中华人民共和国国家标准
暖通空调制图标准
Standard for heatin，ventilation and air conditioningd drawinges
GB/T 50114-2010
主编部门：中华人民共和国住房和城乡建设部
批准部门：中华人民共和国住房和城乡建设部
施行行日期：2 0 1 1 年 3 月 1 日
中华人民共和国住房和城乡建设部公告
第745号
关于发布国家标准《暖通空调制图标准》的公告

    现批准《暖通空调制图标准》为国家标准，编号为GB/T 50114-2010，自2011年3月1日起实施。原《暖通空调制图标准》GB/T 50114-2001同时废止。
    本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部
2010年8月18日

    本标准是根据原建设部《2007年工程建设标准规范制订、修订计划(第一批)的通知》(建标[2007]125)的要求，由中国建筑标准设计研究院会同有关单位在原《暖通空调制图标准》GB/T 50114-2001的基础上修订而成的。
    本标准在修订过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并广泛征求意见的基础上，修订本标准，最后经审查定稿。
    本标准共分4章，主要技术内容包括：总则、一般规定、常用图例、图样画法。
本标准修订的主要内容是：1 修改了总则和一般规定的部分内容；2 增加、修改了部分常用图例；3 调整了图样画法的部分内容。
    本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)，以供修订时参考。
    本标准主编单位：中国建筑标准设计研究院
    本标准参编单位：华东建筑设计研究院有限公司 中科建筑设计研究院有限责任公司 北京鸿业同行科技有限公司
    本标准主要起草人员：渠谦 马伟骏 梁韬 华炜 朱滨 喻银平 魏光远
    本标准主要审查人员：罗继杰 崔长起 郑小梅 满孝新 王婷 宋孝春 郑克白 任向东 薛英超 伍果毅

条文说明

《暖通空调制图标准》GB/T 50114-2010，经住房和城乡建设部2010年8月18日以第745号公告批准、发布。
本标准是在《暖通空调制图标准》GB/T 50114-2001的基础上修订而成，上一版的主编单位是中国建筑标准设计研究院，主要起草人员是王为、渠谦。
本标准修订的主要技术内容是：1.修改了总则和一般规定的部分内容；2.增加、修改了部分常用图例；3.调整了图样画法的部分内容。
本标准修订过程中，编制组进行了深入调查研究，总结实践经验，认真分析了有关资料及数据，参考了有关国际标准。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，《暖通空调制图标准》编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。

1 总 则

1.0.1为了统一暖通空调专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：
    1 手工制图；
    2 计算机制图。
1.0.3本标准适用于暖通空调专业的下列工程制图：
    1 新建、改建、扩建工程的各阶段设计图、竣工图；
    2 原有建筑物、构筑物等的实测图；
    3 通用设计图标准设计图。
1.0.4暖通空调专业制图，除应符合本标准外，尚应符合国家现行有关标准的规定。

条文说明

1.0.4本标准中“系统图”、“管道系统图”的解释均引用《技术制图通用术语》GB/T 13361—92的“6.9 管系图”；“原理图”的解释引用该标准的“6.14 原理图”。

2 一般规定

2.1图 线
2.2比 例

2.1 图线

2.1.1 图线的基本宽度b和线宽组，应根据图样的比例、类别及使用方式确定。
2.1.2 基本宽度b宜选用0.18、0.35、0.5、0.7、1.0mm。
2.1.3 图样中仅使用两种线宽时，线宽组宜为b和0.25b。三种线宽的线宽组宜为b、0.5b和0.25b，并应符合表2.1.3的规定。

表2.1.3 线宽

    注：需要缩微的图纸，不宜采用0.18及更细的线宽。
2.1.4 在同一张图纸内，各不同线宽组的细线，可统一采用最小线宽组的细线。
2.1.5 暖通空调专业制图采用的线型及其含义，宜符合表2.1.5的规定。

表2.1.5 线型及其含义

2.1.6 图样中也可使用自定义图线及含义，但应明确说明，且其含义不应与本标准发生矛盾。

条文说明

2.1.3 表2.1.3中括号内数字表示慎用线宽。但如果能确保图纸在使用时，细线绘制的图样不会出现缺损，也可使用更细的线(笔)宽。

2.2 比例

2.2.1 总平面图、平面图的比例，宜与工程项目设计的主导专业一致，其余可按表2.2.1选用。

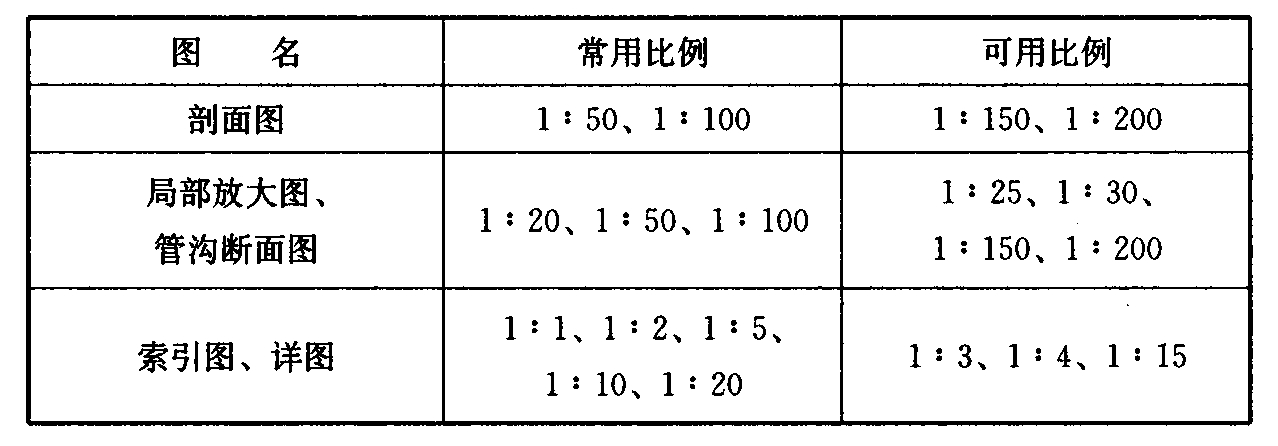

表2.2.1 比例



3 常用图例

3.1水、汽管道
3.2风 道
3.3暖通空调设备
3.4 调控装置及仪表

3.1 水、汽管道

3.1.1 水、汽管道可用线型区分，也可用代号区分。水、汽管道代号宜按表3.1.1采用。

表3.1.1 水、汽管道代号
续表3.1.1

3.1.2 自定义水、汽管道代号不应与本标准第3.1.1条的规定矛盾，并应在相应图面说明。
3.1.3 水、汽管道阀门和附件的图例宜按表3.1.3采用。

表3.1.3 水、汽管道阀门和附件的图例
续表3.1.3
续表3.1.3
续表3.1.3

条文说明

3.1.1 表3.1.1以外的水、汽管道代号，可取管道内介质汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。
3.1.2 采用非汉语名称标注管道代号时，须明确表明对应的汉语名称。

3.2 风道

3.2.1 风道代号宜按表3.2.1采用。

表3.2.1 风道代号

3.2.2 自定义风道代号不应与本标准表3.2.1的规定矛盾，并应在相应图面说明。
3.2.3 风道、阀门及附件的图例宜按表3.2.3-1和表3.2.3-2采用。

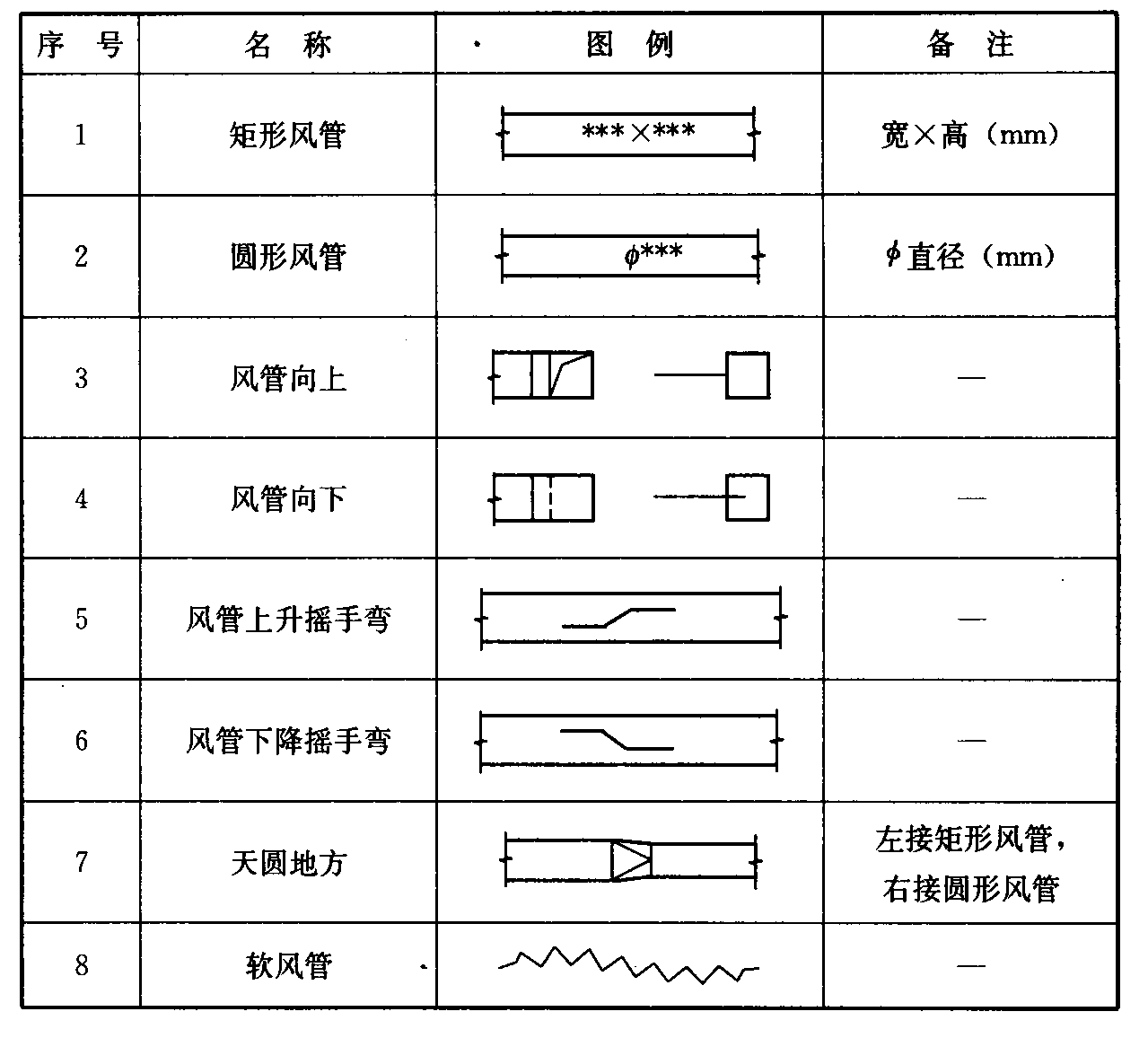

表3.2.3-1 风道、阀门及附件图例

续表3.2.3-1

续表3.2.3-1

续表3.2.3-1

表3.2.3-2 风口和附件代号



续表3.2.3-2

条文说明

3.2.1 表3.2.1以外的风道代号，可取管道功能汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。
3.2.2 采用非汉语名称标注风道代号时，须明确表明对应的汉语名称。
3.2.3 表3.2.3中序号8“软风管”是指较长的柔性管，如波纹管。序号14“软接头”指较短的、隔振用的部件。

3.3 暖通空调设备

3.3.1 暖通空调设备的图例宜按表3.3.1采用。

表3.3.1 暖通空调设备图例
续表3.3.1
续表3.3.1

3.4 调控装置及仪表

3.4.1 调控装置及仪表的图例宜按表3.4.1采用。

表3.4.1 调控装置及仪表图例
续表3.4.1



续表3.4.1

    注：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

条文说明

3.4.1 表3.4.1中序号1～3图例中，“T、H、P”分别为“Temperature”、“Humidity”、“Pressure”的字头； 序号5图例中“F”是英文“Flow”的字头。序号12图例中“F.M.”是英文“Flow Meter”的缩写；序号13图例中“E.M.”是英文“Energy Meter”的缩写。

4 图样画法

4.1一般规定
4.2管道和设备布置平面图、剖面图及详图
4.3管道系统图、原理图
4.4系统编号
4.5管道标高、管径(压力)、尺寸标注
4.6管道转向、分支、重叠及密集处的画法

4.1 一般规定

4.1.1 各工程、各阶段的设计图纸应满足相应的设计深度要求。
4.1.2 本专业设计图纸编号应独立。
4.1.3 在同一套工程设计图纸中，图样线宽组、图例、符号等应一致。
4.1.4 在工程设计中，宜依次表示图纸目录、选用图集(纸)目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等，如单独成图时，其图纸编号应按所述顺序排列。
4.1.5 图样需用的文字说明，宜以“注：”、 “附注：”或“说明：”的形式在图纸右下方、标题栏的上方书写，并应用“1、2、3……”进行编号。
4.1.6 一张图幅内绘制平、剖面等多种图样时，宜按平面图、剖面图、安装详图，从上至下、从左至右的顺序排列；当一张图幅绘有多层平面图时，宜按建筑层次由低至高，由下而上顺序排列。
4.1.7 图纸中的设备或部件不便用文字标注时，可进行编号。图样中仅标注编号时，其名称宜以“注：”、“附注：”或“说明：”表示。如需表明其型号(规格)、性能等内容时，宜用“明细表”表示(图4.1.7)。
4.1.8 初步设计和施工图设计的设备表应至少包括序号(或编号)、设备名称、技术要求、数量、备注栏；材料表应至少包括序号(或编号)、材料名称、规格或物理性能、数量、单位、备注栏。

图4.1.7 明细栏示例

条文说明

4.1.8 “设备”通常指机组、换热器等，“材料”通常指管道、阀门等。

4.2 管道和设备布置平面图、剖面图及详图

4.2.1 管道和设备布置平面图、剖面图应以直接正投影法绘制。
4.2.2 用于暖通空调系统设计的建筑平面图、剖面图，应用细实线绘出建筑轮廓线和与暖通空调系统有关的门、窗、梁、柱、平台等建筑构配件，并应标明相应定位轴线编号、房间名称、平面标高。
4.2.3 管道和设备布置平面图应按假想除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中标明剖切符号(图4.2.3)。
4.2.4 剖视的剖切符号应由剖切位置线、投射方向线及编号组成，剖切位置线和投射方向线均应以粗实线绘制。剖切位置线的长度宜为6mm～10mm；投射方向线长度应短于剖切位置线，宜为4mm～6mm；剖切位置线和投射方向线不应与其他图线相接触；编号宜用阿拉伯数字，并宜标在投射方向线的端部；转折的剖切位置线，宜在转角的外顶角处加注相应编号。
4.2.5 断面的剖切符号应用剖切位置线和编号表示。剖切位置线宜为长度6mm～10mm的粗实线；编号可用阿拉伯数字、罗马数字或小写拉丁字母，标在剖切位置线的一侧，并应表示投射方向。

图4.2.3 平、剖面示例

4.2.6 平面图上应标注设备、管道定位(中心、外轮廓)线与建筑定位(轴线、墙边、柱边、柱中)线间的关系；剖面图上应注出设备、管道(中、底或顶)标高。必要时，还应注出距该层楼(地)板面的距离。
4.2.7 剖面图，应在平面图上选择反映系统全貌的部位垂直剖切后绘制。当剖切的投射方向为向下和向右，且不致引起误解时，可省略剖切方向线。
4.2.8 建筑平面图采用分区绘制时，暖通空调专业平面图也可分区绘制。但分区部位应与建筑平面图一致，并应绘制分区组合示意图。
4.2.9 除方案设计、初步设计及精装修设计外，平面图、剖面图中的水、汽管道可用单线绘制，风管不宜用单线绘制。
4.2.10 平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见图4.2.10。

图4.2.10 索引符号的画法

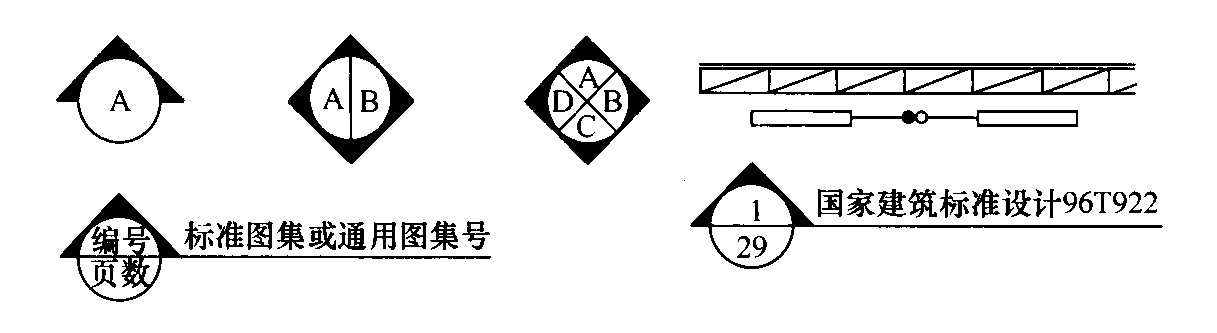

4.2.11 当表示局部位置的相互关系时，在平面图上应标注内视符号(图4.2.11)。

图4.2.11 內视符号画法

条文说明

4.2.1 “正投影法”见现行国家标准《技术制图通用术语》GB/T 13361-92的5.3节。
4.2.6 墙线内的建筑轴线不宜作尺寸标注界线。柱中心线作尺寸标注界线时，应同时标注柱宽。

4.3 管道系统图、原理图

4.3.1 管道系统图应能确认管径、标高及末端设备，可按系统编号分别绘制。
4.3.2 管道系统图采用轴测投影法绘制时，宜采用与相应的平面图一致的比例，按正等轴测或正面斜二轴测的投影规则绘制，可按现行国家标准《房屋建筑制图统一标准》GB/T 50001绘制。
4.3.3 在不致引起误解时，管道系统图可不按轴测投影法绘制。
4.3.4 管道系统图的基本要素应与平、剖面图相对应。
4.3.5 水、汽管道及通风、空调管道系统图均可用单线绘制。
4.3.6 系统图中的管线重叠、密集处，可采用断开画法。断开处宜以相同的小写拉丁字母表示，也可用细虚线连接。
4.3.7 室外管网工程设计宜绘制管网总平面图和管网纵剖面图。
4.3.8 原理图可不按比例和投影规则绘制。
4.3.9 原理图基本要素应与平面图、剖视图及管道系统图相对应。

条文说明

4.3.1 管道系统图是指“表示管道系统中介质的流向、流经的设备以及管件等连接、配置状况的图样”(见《技术制图通用术语》GB/T 13361-92的6.9节)。

4.4 系统编号

4.4.1 一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
4.4.2 暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
4.4.3 系统代号用大写拉丁字母表示(见表4.4.3)，顺序号用阿拉伯数字表示如图4.4.3所示。当一个系统出现分支时,可采用图4.4.3(b)的画法。

表4.4.3 系统代号





图4.4.3 系统代号、编号的画法

4.4.4 系统编号宜标注在系统总管处。
4.4.5 竖向布置的垂直管道系统，应标注立管号(图4.4.5)。在不致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

图4.4.5 立管号的画法

条文说明

4.4.2 入口编号是指由建筑外引入的管道系统编号。
4.4.3 表4.4.3以外的系统代号，可取系统汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。采用非汉语名称标注系统代号时，须明确表明对应的汉语名称。

4.5 管道标高、管径(压力)、尺寸标注

4.5.1 在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精确到cm或mm。
4.5.2 标高符号应以直角等腰三角形表示。当标准层较多时，可只标注与本层楼(地)板面的相对标高(图4.5.2)。

图4.5.2 相对标高的画法

4.5.3 水、汽管道所注标高未予说明时，应表示为管中心标高。
4.5.4 水、汽管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
4.5.5 矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。
4.5.6 低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以毫米表示的数值组成；公称压力的代号应为“PN”。
4.5.7 输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D(或 ）外径×壁厚”表示。在不致引起误解时，也可采用公称通径表示。
4.5.8 塑料管外径应用“de”表示。
4.5.9 圆形风管的截面定型尺寸应以直径“ ”表示，单位应为mm。
4.5.10 矩形风管(风道)的截面定型尺寸应以“A×B”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺寸。A、B单位均应为mm
4.5.11 平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。
4.5.12 水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内(图4.5.12)。

图4.5.12 管道截面尺寸的画法

4.5.13 当斜管道不在图4.5.13所示30°范围内时，其管径(压力)、尺寸应平行标在管道的斜上方。不用图4.5.13的方法标注时，可用引出线标注。
4.5.14 多条管线的规格标注方法见图4.5.14。
4.5.15 风口表示方法见图4.5.15。
4.5.16 图样中尺寸标注应按现行国家标准的有关规定执行。

图4.5.13 管径（压力）的标注位置示例



图4.5.14 多条管线规格的画法



图4.5.15 风口、散流器的表示方法

4.5.17 平面图、剖面图上如需标注连续排列的设备或管道的定位尺寸和标高时，应至少有一个误差自由段(图4.5.17)。
4.5.18 挂墙安装的散热器应说明安装高度。
4.5.19 设备加工(制造)图的尺寸标注应按现行国家标准《机械制图 尺寸注法》GB 4458.4的有关规定执行。焊缝应按现行国家标准《技术制图 焊缝符号的尺寸、比例及简化表表示法》GB12212的有关规定执行。

图4.5.17 定位尺寸的表示方法

条文说明

4.5.6 “PN”后一般跟以“MPa”表示的数字，若该数字小数点后超过2位，则宜改为“kPa”或“Pa”表示的数字。如“PN 0.6”、“PN 20(kPa)”。
4.5.11 有坡度的管道标高，在始端或末端也可用括号内数字表示。
4.5.14 在同一套图纸中，应统一使用短斜线或圆点。
4.5.17 连续排列的设备，应标注需保证的安装尺寸，不宜标注过多的安装尺寸，造成施工安装时无所适从。

4.6 管道转向、分支、重叠及密集处的画法

4.6.1 单线管道转向的画法见图4.6.1。

图4.6.1 单线管道转向的画法

4.6.2 双线管道转向的画法见图4.6.2。

图4.6.2 双线管道转向的画法

4.6.3 单线管道分支的画法见图4.6.3。

图4.6.3 单线管道分支的画法

4.6.4 双线管道分支的画法见图4.6.4。

4.6.4 双线管道分支的画法

4.6.5 送风管转向的画法见图4.6.5。

图4.6.5 送风管转向的画法

4.6.6 回风管转向的画法见图4.6.6。
4.6.7 平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法(图4.6.7)。
4.6.8 管道在本图中断，转至其他图面表示(或由其他图面引来)时，应注明转至(或来自的)的图纸编号(图4.6.8)。
4.6.9 管道交叉的画法见图4.6.9。
4.6.10 管道跨越的画法见图4.6.10。

图4.6.6 回风管转向的画法

图4.6.7 管道断开的画法

图4.6.8 管道在本图中断的画法

图4.6.9 管道交叉的画法

图4.6.10 管道跨越的画法

条文说明

4.6.5、4.6.6 手工制图时，线型可不分粗、细。

附录A 防烟、防火阀功能表

表A 防烟、防火阀功能

续表A

注：1  除表中注明外，其余的均为常开型，且所用的阀体在动作后均可手动复位。
        2  消防电源（24V DC），由消防中心控制。
        3  阀体需要符合信号反馈要求的接点。
        4  若仅用于厨房烧煮区平时排风系统，其动作装置的工作温度应当由70℃改为150℃。

本标准用词说明

1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
    1)表示很严格，非这样做不可的用词：
    正面词采用“必须”，反面词采用“严禁”；
    2)表示严格，在正常情况下均应这样做的用词：
    正面词采用“应”，反面词采用“不应”或“不得；
    3)表示允许稍有选择，在条件许可时首先应这样做的用词：
    正面词采用“宜”，反面词采用“不宜”；
    4)表示有选择，在一定条件下可以这样做的用词，采用“可”。
2 本标准文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

引用标准名录

1 《房屋建筑制图统一标准》GB/T 50001
2 《采暖通风与空气调节术语标准》GB 50155
3 《机械制图 尺寸注法》GB 4458.4
4 《技术制图 焊缝符号的尺寸、比例及简化表示法》GB 12212
5 《技术制图通用术语》GB/T 13361
